زنجیر جبران آسانسور چیست؟

زنجیر جبران آسانسور

عموما برای حفظ تعادل آسانسور های کششی در ساختمان های بلند و همچنین برای جلو گیری از فشار زیاد به موتور آسانسور از زنجیر جبران استفاده می کنند.

در واقع با این تفاسیر، زنجیر جبران یکی از مهم ترین قطعه های موجود در آسانسور شمرده می شوند. در این مقاله قصد داریم تا به صورت کامل و تخصصی شما را با زنجیر جبران آشنا کنیم.

زنجیر جبران آسانسور

با افزایش ارتفاع ساختمان ها، تعداد سیم بکسل های آسانسور نیز افزایش می یابند. زمانی که تعداد سیم بکسل های آسانسور افزایش می یابد، وزن تعادل بین کابین و وزنه تعادل آسانسور به هم میخورد.

این زنجیرها تنها در آسانسور های کششی مورد استفاده قرار می گیرند و در آسانسور های هیدرولیکی هیچگونه کارایی ندارند.

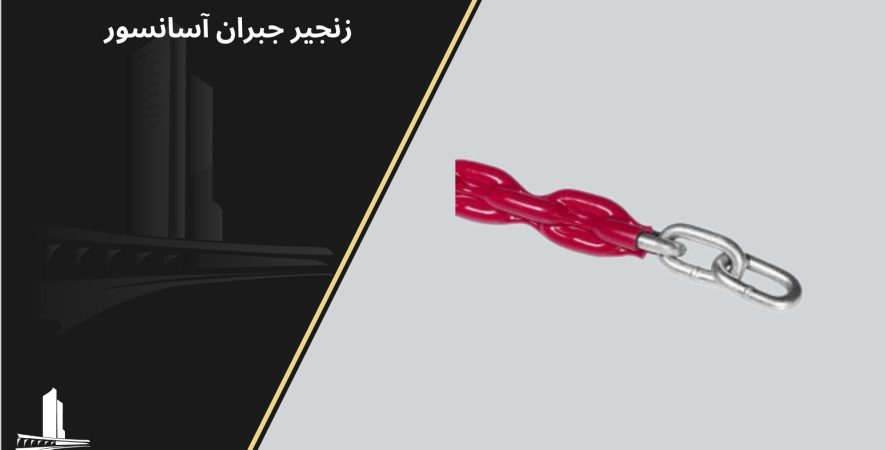

زنجیر جبران متشکل از زنجیری فولادی با روکشی پلاستیکی است که از سمتی به زیر کابین و از سمت دیگر به زیر قاب وزنه وصل می شود.

زنجیر جبران منجر به ایجاد تعادل بین وزن تعادل بین کابین و وزنه تعادل آسانسور می شود. نکته مهم در انتخاب و استفاده از زنجیر جبران این است که نیاز است وزن زنجیر جبران تقریبا با وزن سیم بکسل آسانسور یکی باشد.

مراحل نصب آسانسور چیست؟

این دسته از زنجیر ها برای آسانسور انواع مختلفی دارند که در ادامه انواع آنها را به صورت مختصر توضیح می دهیم:

انواع زنجیر جبران

زنجیر جبران آسانسور انواع مختلفی دارند که عبارت اند از :

  • زنجیر جبران روکش پلاستیکی آسانسور:

دراین مدل از زنجیرهای جبران  از روکش پلاستیکی PVC بر رویزنجیراستفاد می شود.

  • زنجیر جبران کنف دار آسانسور:

در این دسته از زنجیر های جبران، از سوراخ های زنجیر رشته هایی از کنف عبور می دهند. زنجیر جبران کنف دار جز قدیمی ترین و همچین پر طرفدار ترین نوع زنجیر جبران است.

  • زنجیر جبران کابلی یا روکش باتومی آسانسور:

در زنجیرهای جبران کابلی، روکش باتومی به وسیله ی تجهیزات مدرن پیشرفته روی زنجیر قرار می گیرد.



چرا از زنجیر جبران در آسانسور ها استفاده می شود؟

در بیشتر ساختمان های بلند به دلیل نداشتن آگاهی کافی از وجود و ضرورت وجود زنجیر جبران، خرابی در آسانسور ها بسیار بیشتر می شوند. همچنین به دلیل نبود زنجیر جبران در آسانسور ها، تعادل در آنها به هم میخورد در نتیجه ایمنی آسانسور ها پایین می آید.

در صورتی که از زنجیر جبران در آسانسور استفاده نکنید، ممکن است مشکلاتی از قبیل مشکلات زیر برای شما رخ دهد:

  • گرم شدن بیش از موتور آسانسور و کم شدن طول عمر مفید آسانسورتان
  • نبود زنجیر جبران منجر به سر خوردن سیم بکسل ها روی فلکه کششی می شوند.
  • ممکن است منجر به سائیده شدن شدید و خوردگی سیم بکسل ها و همچنین وزنه تعادل شود.
  • مصرف بیش از حد انرژی
  • بالا رفتن هزینه های سرویس و نگهداری از آسانسور
  • ساییده شدن شیار فلکه اصلی موتور گیربکسی
انواع ترمز در موتور DC آسانسور

چه زمانی نیاز است از زنجیر جبران استفاده کرد؟

به صورت کلی در ساختمان هایی که بسیار بلند هستند و چاه آسانسوری زولانی و بلندی دارند، زنجیر های جبرن کاربرد بیشتری دارند و بسیار ضروری هستند.

اما در صورتی که می خواهید بدانید استفاده از زنجیر جبران برای آسانسور شما نیاز است یا نه می توانید با بررسی موارد زیر به این موضوع پی ببرید:

  • در حالی که وزن کلی سیم بکسل بیشتر از وزن یک فرد و یا بیشتر از 75 کیلوگرم باشد.
  • در صورتی که وزن سیم بکسل آویزان و معلق بیشتر از 20 درصد وزن کابین آسانسور باشد.
  • در صورتی که ساختمان شما بیش از 8 طبقه دارد.
  • در حالی که طول مسیر رفت و برگشت کابین آسانسور بیش از 33 متر شود.
  • اگر ارتفاع بیشتر از 27 متر یاشد.

در صورتی که موارد بالا، برای آسانسور شما نیز صدق می کند، نیاز است تا از زنجیر جبران برای کمک به آسانسورتان استفاده کنید.

کاربرد زنجیر جبران آسانسور

زنجیر جبران را در آسانسور ها به گونه ای وصل می کنند تا  زمانی که کابین در بالارین طبقه قرار داشت، وزنه تعادل در پایین نقطه در چاه آسانسورقرار می گیرد. در این حالت تعادل وزن سیستم آسانسور برقرار می شود.

آیین نامه‌ها و استانداردهای ایمنی آسانسور بخش یک

زنجیر های جبران در هنگام حرکت آسانسور صدای بسیار زیادی تولید می کند که برای جلوگیری از آن دور زنجیر جبران ازروکس پلاستیکی استفاده می کنند.

کاربرد زنجیر جبران آسانسور

کاربرد زنجیر جبران آسانسور

چندین نکته مهم در رابطه با زنجیر جبران آسانسور

برای داشتن آسانسوری ایمن و بیشترشدن طول عمر آسانسور نیاز است تا هر نصاب آسانسور نکات زیر را برای نصب آسانسور رعایت کند:

  • نیاز است تا گردش زنجیر جبران آسانسور در چهک آسانسور به شکل نیم دایره باشد.
  • در صورتی که آسانسور شما جز دسته آسانسور های سرعت بالاست نیاز است تا ازهدایت کننده زنجیر جبران آسانسور یا ضد پیچش در زمان توقف ناگهانی کابین یا وزنه تعادل استفاده شود.
  • نصاب نیاز است دقت داشته باشد تا زنجیر جبران را به شکلی نصب کند که هنگام حرکت و توقف کابین، هیچ برخوری با قطعه های آسانسور نداشته باشد.
  • به یاد داشته باشید زنجیر جبران آسانسور باید به شکلی متصل شود که در صورت گیر کردن، میکروسوئیچ ها فعال شده و آسانسور متوقف شود.

محاسبه وزن زنجیر جبران آسانسور چگونه است؟

به صورت کلی و استاندارد هایی که باری رنجیر جبران آسانسور تعریف شده است، نصاب ها باید از فرمولی زیر برای محاسبه وزن زنجیر جبران استفاده کنند:

نصف وزن تراول کابل آسانسور + وزن سیم بکسل های معلق در چاه آسانسور = وزن زنجیر جبران آسانسور

شایعترین خرابیهای آسانسور

شما می توانید برای بدست آوردن وزن سیم بکسل های معلق از راه زیر اقدام کنید:

وزن یک متر از سیم بکسل را بدست آورید و در تعداد رشته های آویزان شده ضرب کنید. در نهایت نیاز است تا حاصل ضرب را در ضریب سیم بکسل بندی آسانسور ضرب کنید.

کلام آخر

زنجیر جبران آسانسور در ساختمان هایی که بلند هستند و یا کابین آسانسور بیش از 33 متر طول را طی می کند ضروری است.

در صورتی که از زنجیر جبران استفاده نکنید ممکن است خرابی های جبران ناپذیری برای شما داشته باشد و یا حتی ممکن اتس منجر به سقوط و عدم ایمنی آسانسور شما شود.

حال اگر می خواهید از زنجیر جبران استفاده کنید در انتخاب نصاب و تکنسینی که برای نصب می آید نیز توجه زیادی داشته باشید، نیاز است تا نصاب اصول بسیار مهمی را در نصب زنجیر جبران رعایت کند، تا شما ایمن ترین آسانسور را داشته باشید.
