نحوه نصب انکودر اسانسور [مراحل نصب انکودر + آموزش کاربردی]

اگر تا‌به‌حال داخل آسانسوری ایستاده‌اید که توقف‌های دقیق، حرکت نرم و بدون لرزشی دارد، احتمالاً پشت‌صحنه‌ی آن، یک «انکودر» دقیق و حرفه‌ای در حال کار بوده است. انکودرها در آسانسورها مثل چشم‌های سیستم کنترلی هستند؛ جایگاه کابین، سرعت، موقعیت و حتی توقف صحیح در طبقات به عملکرد بی‌نقص آن‌ها وابسته است. اما این دقت و امنیت، زمانی فراهم می‌شود که نصب انکودر آسانسور به‌درستی انجام شده باشد.

درادامه ، گام‌به‌گام به شما نشان می‌دهیم نحوه نصب انکودر آسانسور چگونه است به چه نکاتی باید توجه شود و چرا نصب درست آن برای عملکرد ایمن و مطمئن آسانسور حیاتی است.

انکودر آسانسور چیست و چرا نصب صحیح آن مهم است؟

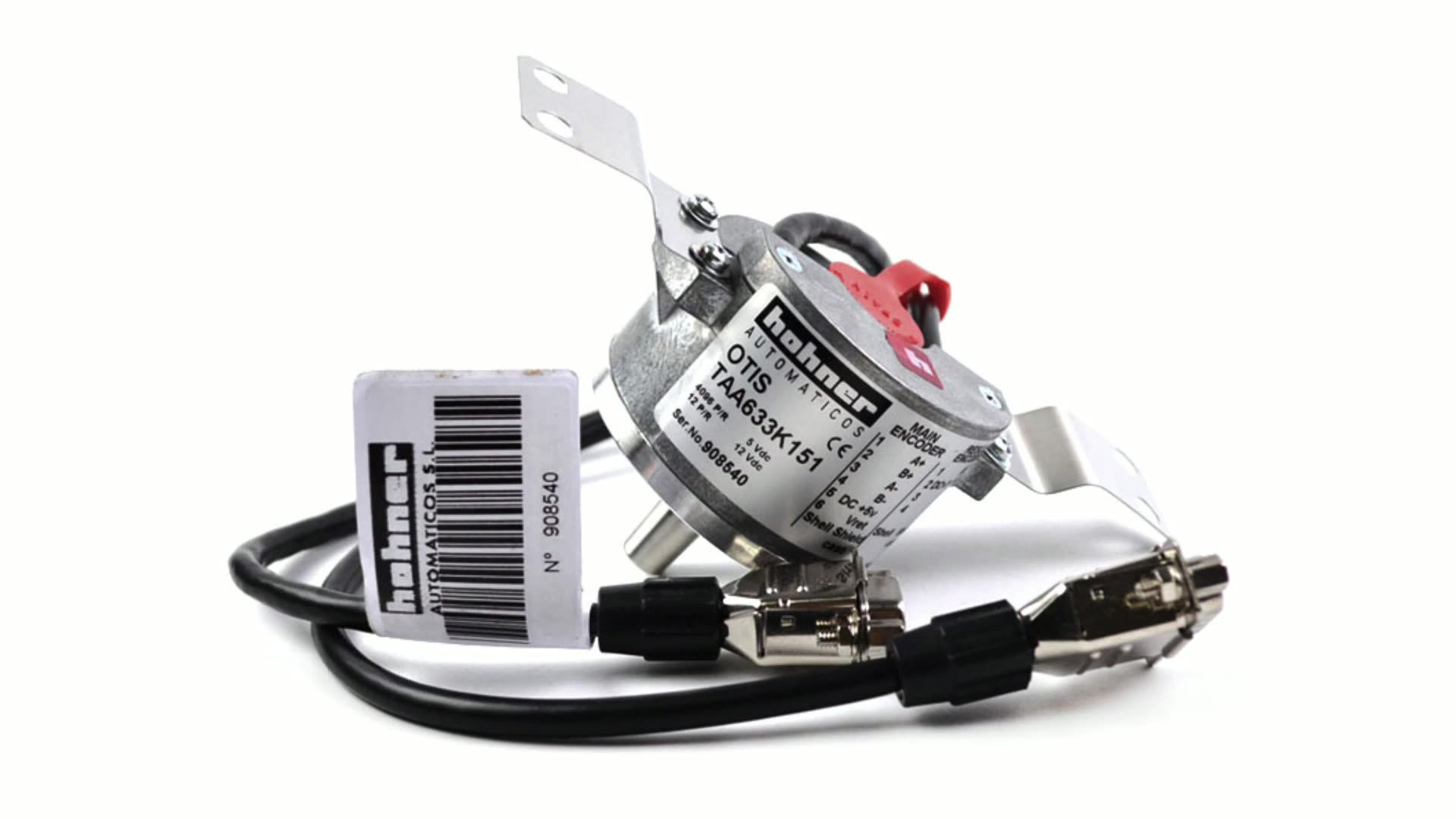

قبل از ورود به مراحل نصب، بهتر است کمی با ماهیت این قطعه آشنا شویم. انکودر یک حسگر چرخشی یا خطی است که با اتصال به موتور یا گیربکس، موقعیت و سرعت حرکت کابین را به سیگنال‌های الکترونیکی تبدیل می‌کند. این اطلاعات مستقیماً به تابلو فرمان آسانسور ارسال می‌شود تا توقف، شتاب‌گیری و ایستادن آسانسور به‌طور دقیق انجام گیرد.

اما اگر نصب انکودر آسانسور به‌درستی انجام نشود مثلاً تراز نباشد، اتصالات اشتباه انجام شده باشد یا کابل‌کشی دچار نویز باشد، کل سیستم دچار مشکل می‌شود. نتیجه می‌تواند توقف‌های غلط، پرش از طبقه، حرکت ناگهانی یا حتی خطای ایمنی باشد. پس اولین گام در تضمین ایمنی و عملکرد روان آسانسور، همین نصب صحیح انکودر است.

نحوه نصب انکودر اسانسور

آماده‌سازی پیش از نصب: گام مهم اما اغلب نادیده‌گرفته‌شده

نخستین مرحله از نحوه نصب انکودر آسانسور، بررسی دقیق محل نصب و فراهم کردن شرایط اولیه است. خیلی از خطاها از همین مرحله آغاز می‌شوند.

• بررسی سلامت و تراز بودن شفت موتور یا گیربکس
• اطمینان از تمیزی محل نصب، نبود چربی یا گردوغبار
• قطع کامل برق سیستم و ایمن‌سازی محیط
• آماده‌سازی ابزارهای دقیق مانند آچار آلن، پیچ‌گوشتی، کابل‌شیلددار و محافظ‌ها
• بررسی انطباق مشخصات انکودر با سیستم کنترل آسانسور (پالس، ولتاژ، نوع خروجی)

این اقدامات کمک می‌کند تا هنگام نصب، دقت بالا و خطای کمتر داشته باشیم و عملکرد نهایی سیستم به خطر نیفتد.

نصب مکانیکی انکودر؛ هم‌راستایی، استحکام و بی‌نقصی

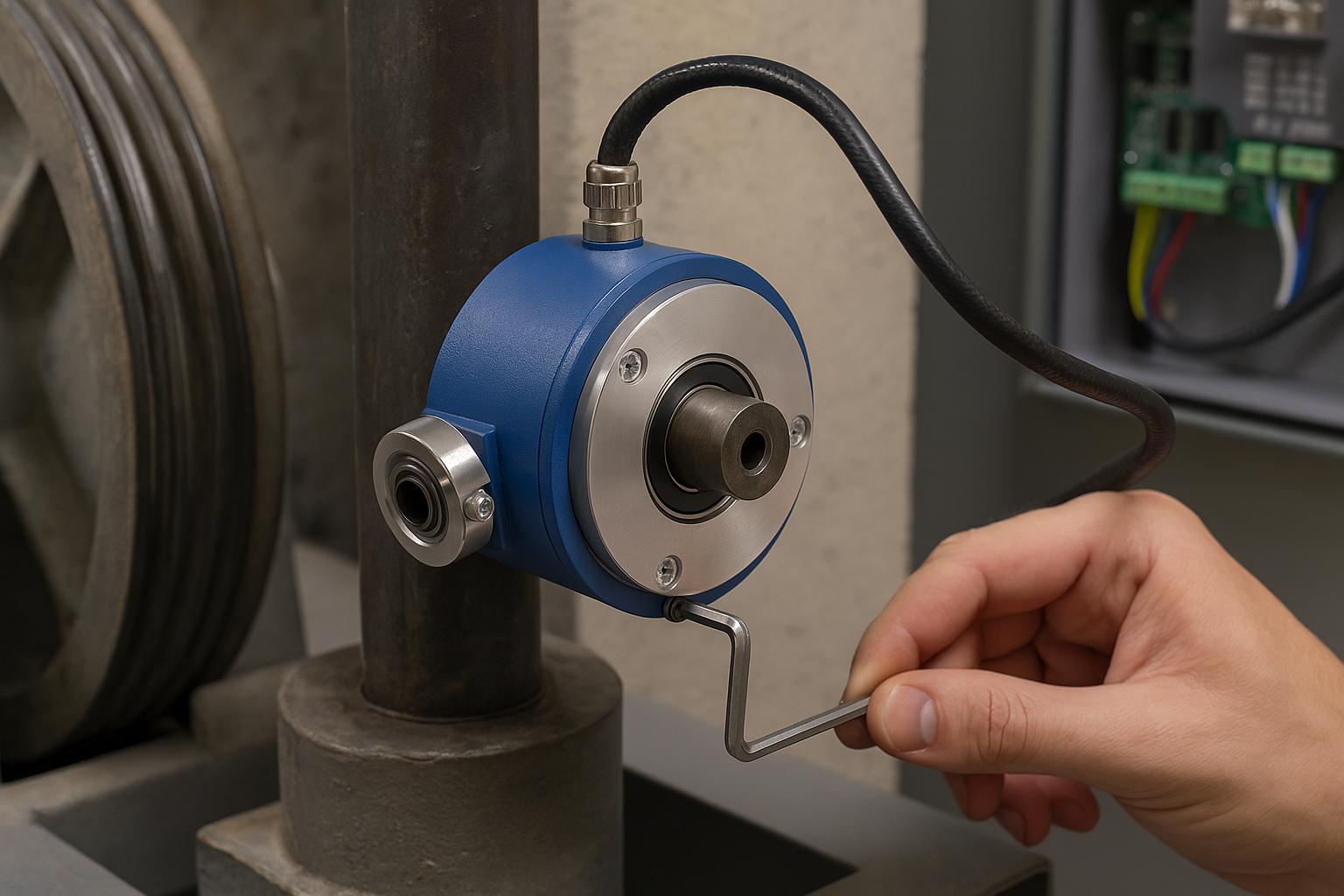

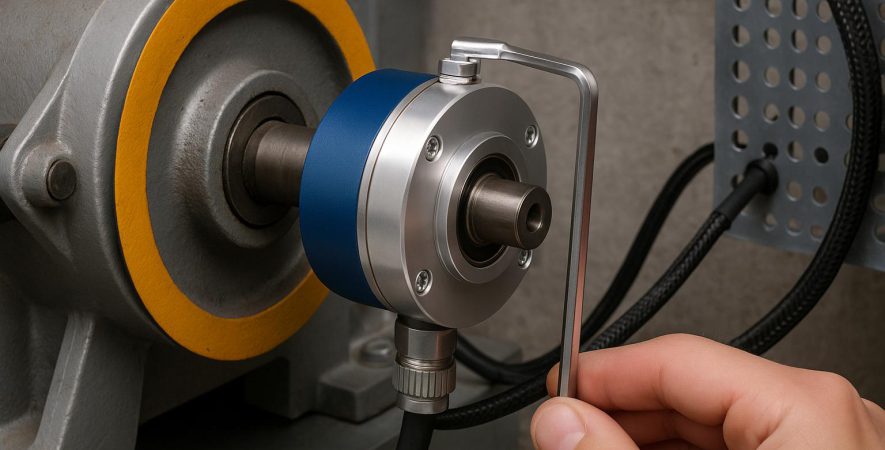

حالا نوبت آن است که انکودر را روی شفت موتور یا محور گیربکس نصب کنیم. در این بخش از نصب انکودر آسانسور، دقت در جزئیات، تفاوت بین عملکرد دقیق و اختلال‌دار را رقم می‌زند.

• شفت باید کاملاً تراز و بدون لقی باشد. انکودر را با دقت و به‌آرامی نصب کنید تا فشار یا کجی به آن وارد نشود.
• اگر انکودر از نوع هالو شفت (Hollow Shaft) باشد، باید با قفل مخصوص روی شفت نصب و محکم شود.
• پیچ‌های اتصال را طبق دستورالعمل سازنده سفت کنید؛ بدون اینکه فشاری مخرب به بدنه وارد شود.
• بررسی کنید هیچ‌گونه لرزش یا جابجایی در محل نصب وجود نداشته باشد.
• کابل‌ها باید از مسیرهای لرزشی یا تیز دور نگه داشته شوند و امکان تماس با قطعات متحرک نداشته باشند.

درست انجام دادن این مرحله، تضمین می‌کند که سیگنال‌های دقیق موقعیت به کنترلر برسد و حرکت کابین بدون خطا باشد.

اتصال الکتریکی و ارسال سیگنال؛ جایی برای بی‌دقتی نیست

پس از نصب فیزیکی، نوبت به مرحله حیاتی اتصال الکتریکی انکودر به سیستم فرمان می‌رسد. اگر در این مرحله اشتباه یا اختلالی باشد، حتی بهترین نصب مکانیکی هم بی‌فایده خواهد بود.

• کابل‌های انکودر باید طبق دیاگرام سازنده و با رعایت پلاریته دقیق به تابلو فرمان یا درایو موتور متصل شوند.
• استفاده از کابل‌های شیلددار و باکیفیت، برای جلوگیری از تداخل الکترومغناطیسی (EMI) الزامی است.
• اتصال به زمین (Earthing) صحیح باید رعایت شود تا از اختلال سیگنال جلوگیری شود.
• از قرار دادن کابل‌های انکودر در کنار کابل‌های قدرت (برق سه‌فاز، اینورتر و…) اجتناب شود.
• پس از اتمام اتصال، تست اولیه سیگنال (فاز A و B، سیگنال Z) انجام شود تا از انتقال صحیح اطلاعات مطمئن شویم.

این مرحله از نحوه نصب انکودر آسانسور، حلقه ارتباطی میان سخت‌افزار و مغز آسانسور است و نباید سرسری گرفته شود.

نصب انکودر آسانسور

کالیبراسیون و تنظیمات نهایی؛ تضمین دقت و ایمنی

در گام آخر از نصب انکودر آسانسور، باید دستگاه را تنظیم و راه‌اندازی کنیم. این مرحله مثل هماهنگ کردن سازها در یک ارکستر است؛ همه چیز باید دقیق و بدون تداخل عمل کند.

• کنترلر آسانسور یا درایو موتور باید طوری تنظیم شود که سیگنال‌های انکودر را بخواند (PPR، جهت چرخش، نوع سیگنال).
• کالیبراسیون نرم‌افزاری انجام شود تا طبقات به‌درستی تشخیص داده شوند و کابین در جای دقیق خود توقف کند.
• حرکت آزمایشی آسانسور در چند طبقه اجرا شود و دقت توقف، نرمی حرکت و نبود خطا بررسی شود.
• مستندسازی انجام شود: شماره سریال انکودر، تاریخ نصب، پارامترهای تنظیم، گزارش تست‌ها و موارد مشابه.

این مرحله نهایی، تضمین می‌کند که نصب انکودر آسانسور تنها یک نصب سخت‌افزاری نیست، بلکه سیستمی هماهنگ، دقیق و آماده کار است.

نتیجه‌گیری

نصب انکودر آسانسور بیش از آنکه یک کار فنی ساده باشد، یک فرایند حساس و تخصصی است که بر تمام عملکرد آسانسور اثر می‌گذارد. از شناسایی موقعیت گرفته تا حرکت نرم و توقف دقیق، همه وابسته به عملکرد صحیح این قطعه کوچک اما حیاتی هستند. اگر در این فرایند دقت نشود، نتایج آن می‌تواند خطرناک و پرهزینه باشد.

اگر برای پروژه خود نیاز به نصب حرفه‌ای انکودر دارید یا در پی بهینه‌سازی عملکرد آسانسور هستید، شرکت اوج گستران پادرا با تجربه در طراحی، فروش، نصب و بازسازی آسانسور آماده همکاری است.
