رویزیون آسانسور چیست؟

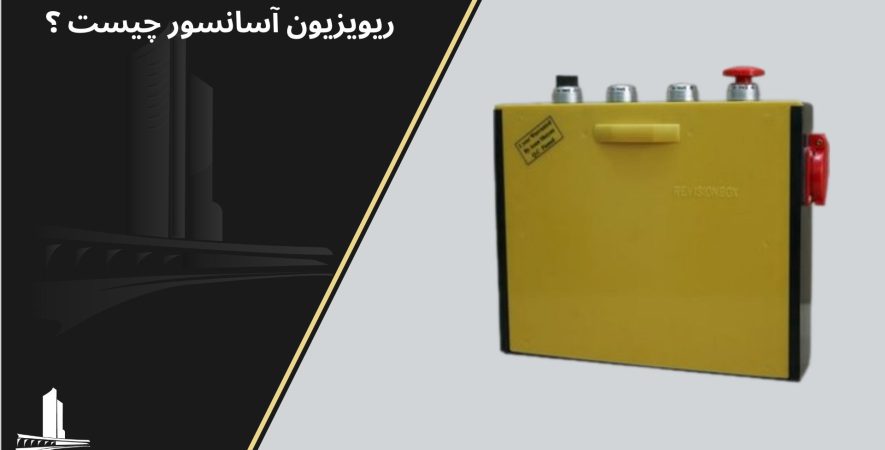

جعبه رویزیون آسانسور

جعبه رویزیون آسانسور در واقع و اسطی بین تجهیزات الکتریکی کابین و تابلو فرمان آسانسور است. جعبه رویزیون آسانسور، دارای ترمینال هایی است که توسط سیم و تراول کابل به ترمینال های تابلو فرمان اتصال دارد.

رویزیون روی کابین آسانسور قرار دارد و بیشتر در هنگام تعمیر یا سرویس آسانسور کارایی دارد. در هنگام تعمیر یا سرویس آسانسور، ابتدا باید جعبه رویزیون آسانسور فعال شود.

در ادامه این مقاله با ما همراه باشید تا اطلاعات بیشتری در مورد جعبه رویزیون آسانسور در اختیار شما قرار دهیم.

کاربرد رویزیون آسانسور

همانطور که گفته شد، این جعبه بین کابین آسانسور و تابلو فرمان ارتباط برقرار می کند. این ارتباط شامل شاسی طبقات، موتور آسانسور، شاسی داخل کابین آسانسور و مدارات برقی کابین می شود.

در هنگام تعمیر آسانسور، سرویس کار آسانسور باید روی کابین آسانسور رفته و با فعال کردن جعبه رویزیون آسانسور، ارتباط کابین آسانسور با تابلو فرمان را قطع کند و کنترل و حرکت آسانسور از طریق کلیدهای روی جعبه رویزیون انجام می شود.

شکل جعبه رویزیون آسانسور

جنس جعبه رویزیون آسانسور معمولا از فولاد یا پلاستیک فشرده است و کلیدهای فرمان روی آن وجود دارد. این کلیدها عبارتند از:

  • کلید استپ: از این کلید برای توقف کردن استفاده می شود و وظیفه قطع کردن مدار ایمنی را به جهت ایست درجای کابین آسانسور برعهده دارد. سرویس کار در مواقع اضطراری برای متوقف کردن کابین از این کلید استفاده می کند.
  • کلید UP یا حرکت به بالا: از این کلید برای بالا بردن کابین استفاده می شود و سرعت آن کم می باشد.
  • کلید DOWN یا حرکت به پایین: از این کلید برای پایین بردن کابین با سرعت کم استفاده می شود.
  • کلید ورود به حالت رویزیون یا خروج آسانسور از مدار اصلی: زمانی که سرویس کار بخواهد آسانسور را از حالت اتوماتیک خارج کرده و کلیدها و شاسی ها را از کار بیندازد، این کلید را فشار می دهد. در این حالت سرویس کار باید برای تست کردن بالا یا پایین کردن کابین آسانسور، به صورت دستی عمل کند.
  • کلید خروج از حالت رویزیون یا فعال شدن آسانسور: سرویس کار بعد از اتمام کار خود، از این کلید برای خارج شدن از حالت رویزیون استفاده می کند و آسانسور به حالت عادی و نرمال بر می گردد.
عمق چاهک آسانسور هیدرولیک باید چقدر باشد

در داخل اکثر جعبه های رویزیون در آسانسورها، کلیدی به جهت روشنایی جعبه رویزیون تعبیه شده است. همچنین از یک پریز برق برای تعمیرات و سرویس آسانسور، روی جعبه رویزیون قرار گرفته است. البته برای فعال کردن این کلید ها، سوئیچ رویزیون باید فعال شود.

انواع جعبه رویزیون آسانسور

جعبه رویزیون در دو نوع وجود دارد که هر کدام از آنها دارای مزایا و معایبی است که در ادامه به آن می پردازیم.

جعبه رویزیون ساده

در این نوع جعبه، دو نوع تراول کابل آسانسور از سمت تابلو فرمان آسانسور به سمت کابین کشیده شده است. مزایا و ویژگی های جعبه رویزیون ساده عبارتند از:

  • دارای کلید قطع اضطراری می باشد که از حرکت ناخواسته آسانسور جلوگیری می کند.
  • دارای آژیر
  • طبق ضوابط و استانداردهای آسانسور EN81 ساخته شده است.
  • مجهر به کلیدهای گردان جعبه و فضای حفاظتی جهت PUSH BOTTOM است.
  • مجهز به حالت رویزیون و کلید حالت نرمال
  • مجهز به ترمینال هایی با رنگ های متفاوت به جهت شناسایی ولتاژهای مختلف
  • مجهز به کلید RUN به جهت ارتقای امنیت و ایمنی
  • مجهز به کلیدهای حرکتی برای بالا یا پایین رفتن کابین آسانسور و فرمان دادن به موتور آسانسور

جعبه رویزیون کارکدک

ساختمان های بلند دارای طبقات بیشتر و بالطبع تعداد توقف بیشتر می باشد. در این ساختمان ها به دلیل زیاد بودن طول چاه آسانسور، طول تراول کابل آسانسور نیز بیشتر خواهد بود. بنابراین هزینه طراحی، ساخت و سرویس و نگهداری آسانسور به مراتب افزایش پیدا می کند.

هماهنگی آیین نامه ساختمان و آسانسور بخش یک

برای برطرف کردن این مشکل از جعبه رویزیون کارکدک استفاده می شود. در این آسانسورها از تکنولوژی سریال برای انتقال داده و اطلاعات بین تابلو فرمان و کابین آسانسور استفاده می شود. در این تکنولوژی سیم های انتقال دهنده فرمان کاهش پیدا کرده و مکانیزم آن به این شکل است که از یک تراول کابل برای ارتباط بین تابلو فرمان و جعبه رویزیون آسانسور متصل است.

نکته ای که باید به آن اشاره کرد این است که در هنگام استفاده از جعبه رویزیون کارکدک، تابلو فرمان هم باید همین مشخصه را داشته باشد.

اگر تابلو فرمان، ترمینال های ax و bx را داشته باشد، جعبه رویزیون کارکدک را پشتیبانی می کند.

برخی از ویژگی های جعبه رویزیون کارکدک شامل موارد زیر است:

  • مجهز به برد کارکدک است و طول سیم های انتقال دهنده اطلاعات را کاهش می دهد.
  • مجهز به حالت رویزیون آسانسور و کلید حالت نرمال
  • مجهز به کلید بالا و پایین برای حرکت آسانسور به سمت بالا و پایین در حالت رویزیون
  • مجهز به کلید قطع اضطراری
  • مجهز به کلید RUN
  • مجهز به آژیر
  • دارای باتری پشتیبان در مواقع قطع برق و برای کارکرد جعبه رویزیون
  • دارای ترمینال با رنگ های متفاوت برای شناسایی ولتاژهای مختلف

نکات مهم در مورد رویزیون آسانسور

نکاتی وجود دارد که باید در هنگام نصب و استفاده از جعبه رویزیون باید به آنها دقت کرد. این نکات عبارتند از:

  • درب آسانسور در حالت رویزیون نباید به صورت خودکار کار کند.
  • نباید بیش از دو جعبه رویزیون آسانسور استفاده شود.
  • اگر از دو جعبه رویزیون آسانسور استفاده شده باشد، آسانسور در صورتی حرکت می کند که کلید حرکت آسانسور بر روی جعبه های رویزیون به طور همزمان فشرده شود. در غیر این صورت جعبه های رویزیون نباید به صورت تکی کار کند.
  • سرعت حرکت آسانسور در حالت رویزیون نمی تواند بیشتر از 0.63 باشد.
  • محدوده حرکت کابین در حالت رویزیون نباید از محدوده حالت نرمال فراتر رود.
  • حرکت کابین باید زمانی انجام شود که کلید حرکتی روی جعبه رویزیون فشرده شود.
  • تجهیزات و عملکرد ایمنی در حالت رویزیون نباید از کار بیفتد.
  • محل نصب جعبه رویزیون معمولا داخل کابین آسانسور یا چاهک آسانسور است.
